中性點接地電阻柜安裝手冊
一、 安裝前準備工作
1 、確認現場使用條件與訂貨技術要求相符
戶外：本項目成套設備按戶外條件設計；
海拔高度：≤1000m；
Altitude: ≤1000m;
周圍介質無導電塵埃等；
環境相對濕度：日平均值不大于95%；月平均值不大于90%；
地震設防烈度：Ⅶ度，地震動峰值加速度為0.10g。
2、產品安裝前的準備工作
按圖紙要求做好基礎、接地系統、電纜溝、預埋好進出線電纜和保護管。 同時考慮設備的通風、散熱以及安裝維護等要求。
3、貨物運抵安裝現場，用叉車或吊車將貨物取下，小心拆除外包裝物，拆外包裝時注意不要損壞或劃傷外殼，檢查貨物外觀有無明顯變形或損傷。

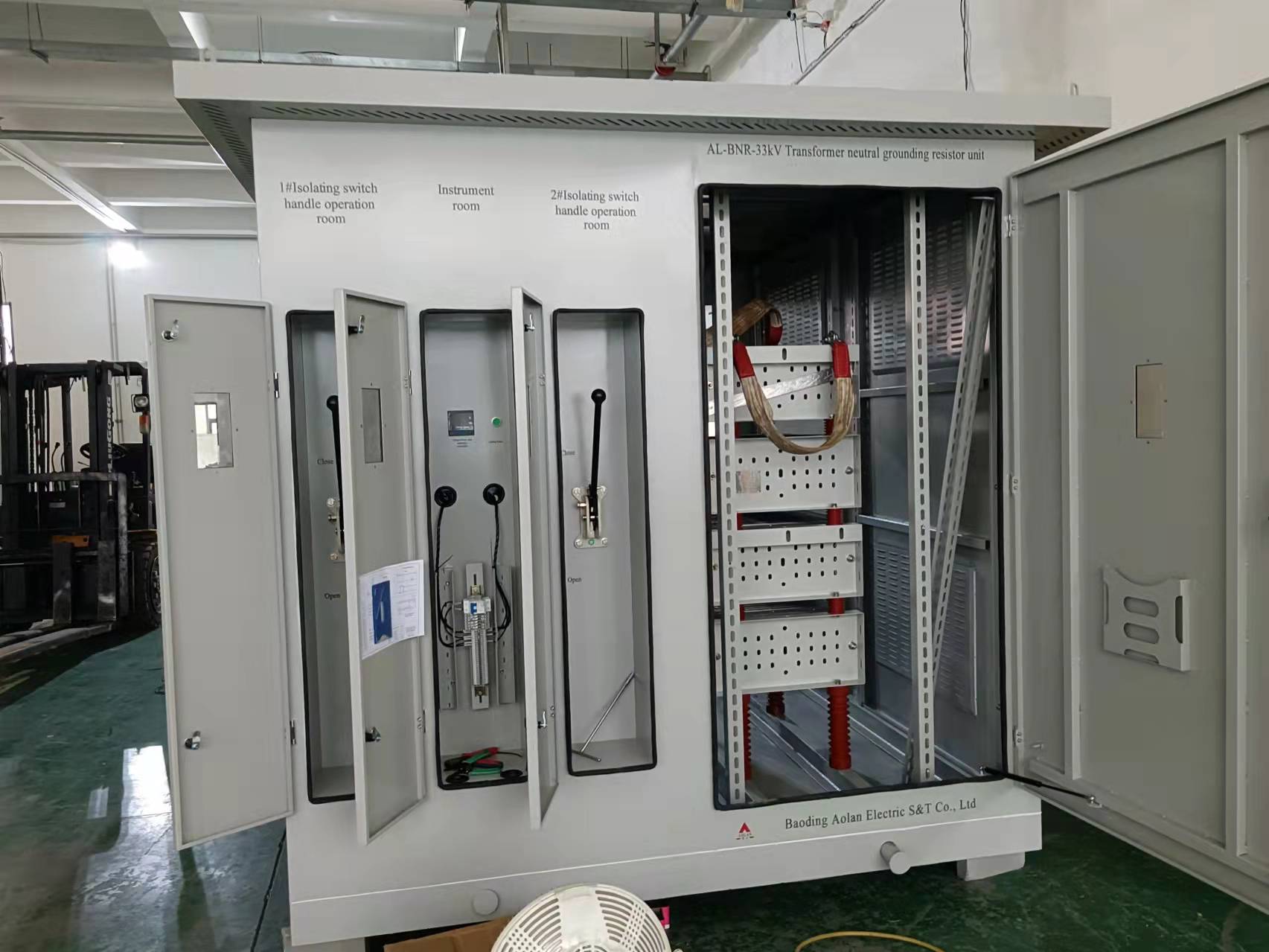

打開柜體門，查看貨物銘牌及技術資料（若資料隨貨物發貨），確認貨物為合同約定貨物。
確認內部元件布置整齊有序。
拆除將柜體固定于包裝底座的螺栓。將底部吊桿拉出，將吊車的吊帶固定在吊桿上，注意吊帶位于柜頂以上部位應使用與柜體尺寸相當?shù)牡醺?，以免吊帶擠壓柜頂；如使用叉車，應注意使叉車兩腳對準底殼的角鋼或槽鋼等承重構件處，以免損壞設備底座。
二、 安裝流程及注意事項
1、接地電阻柜成套裝置采用混凝土基礎，基礎上預埋兩根通長槽鋼，預埋槽鋼頂面要求與基礎表面平齊。組合柜安裝采用現場焊接方式或通過柜底的螺栓孔栓接。
2、當設備可靠就位后，打開帶銘牌的前柜門，檢查柜內元器件和線纜情況，并注意以下事項：帶電前所有包裝材料及加固金屬件（如鋼絲繩等）必須從箱內取出，以避免發生意外；仔細檢查絕緣子，套管等有否破損，若發現破損件，應立即與供貨商聯系；檢查柜內所有元器件及連接是否有松動，二次接線是否有脫落松動；所有固定螺栓是否全部緊固。
三、 成套設備的一次接線
接地電阻柜體內部設備間的連接出廠時已經完成，需要在現場完成的連接包括高壓進線、設備接地及二次進出線連接。
高壓進線：高壓進線可采用一根單芯電纜，將高壓電纜從柜體進線孔（通常位于柜子底部，具體位置見圖紙）穿入，電纜進線孔處要用膠圈做好防護，并用膠泥封堵，做好電纜頭，用線夾固定好，連接好接線端子。
接地：成套裝置共設有兩種接地：工作接地和保護接地。工作接地點在電流互感器的P2端，，保護接地點分別位于柜體兩側，均應用電纜或連接排分別接至接地網。
二次線連接：根據圖紙要求，注意二次電源應與圖紙要求一致。不太明白的地方，詳情請致電15003226909
