電阻柜安裝指導

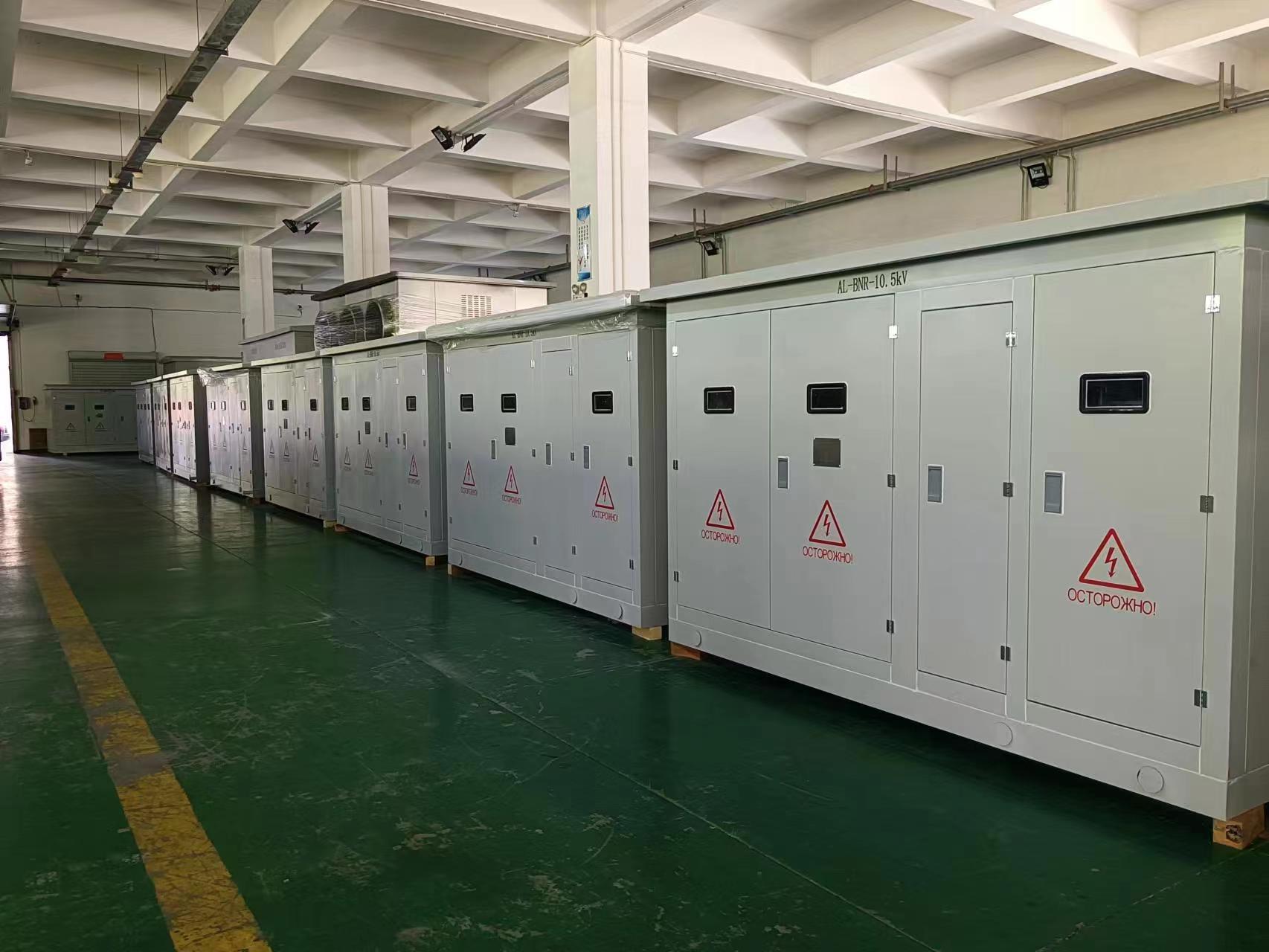

   出口哈薩克斯坦的20套接地變小電阻成套裝置，由于疫情原因不能到現場指導安裝，我公司技術人員列出了詳細的安裝指導方案

一、 高壓一次部分

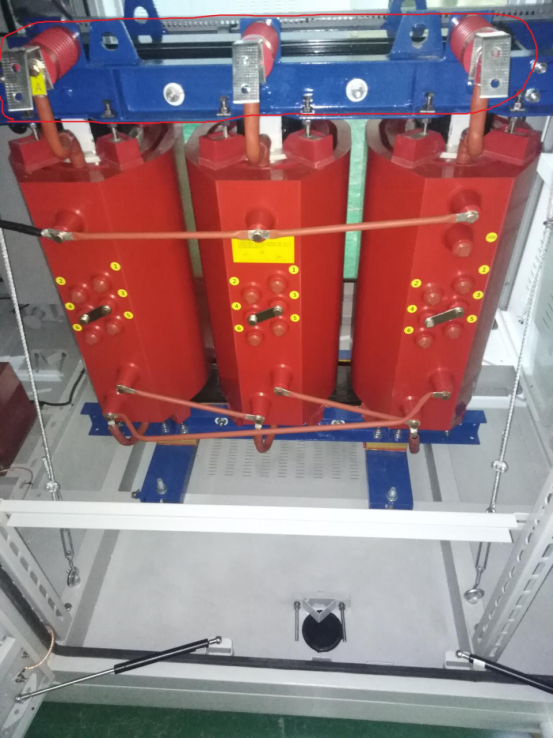

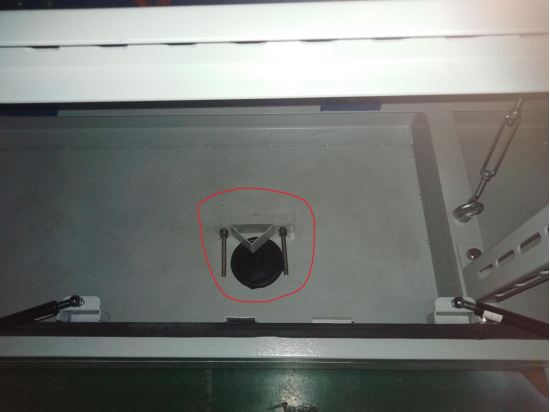

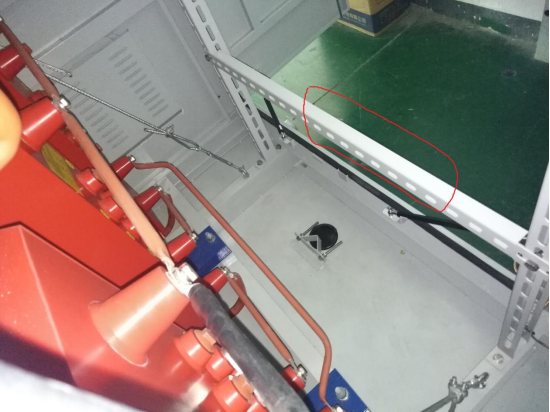

1.1、一次高壓電纜的連接：一次進線方式為電纜下進，進線孔位置位于柜后左側（圖一紅標識位置）；一次電纜穿過進線孔和密封橡膠圈后連接至接地變壓器的高壓側，相序需與變壓器標識一致（圖二紅標識位置）；電纜中間位置可用尼龍軋帶固定在（圖三紅標識位置）的橫梁上；電纜屏蔽層和柜體相連并可靠接地。

圖一

圖二

圖三

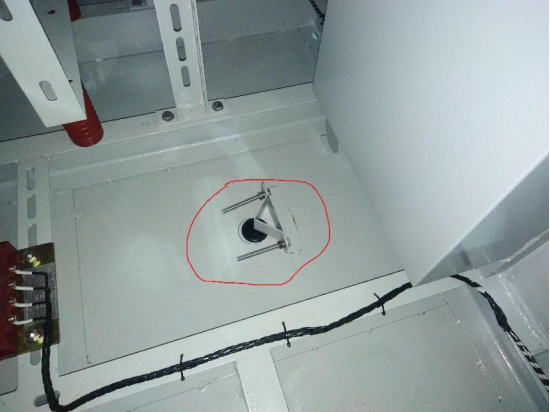

1.2、接地電纜的連接：接地電纜為電纜下出，進線孔位置位于柜后右側（圖四紅標識位置）；接地電纜穿過進線孔和密封橡膠圈后連接至電流互感器的P2側  （圖五紅標識位置）；接地電纜可為低壓電纜，其截面積≮50mm2。

圖四

二、二次部分

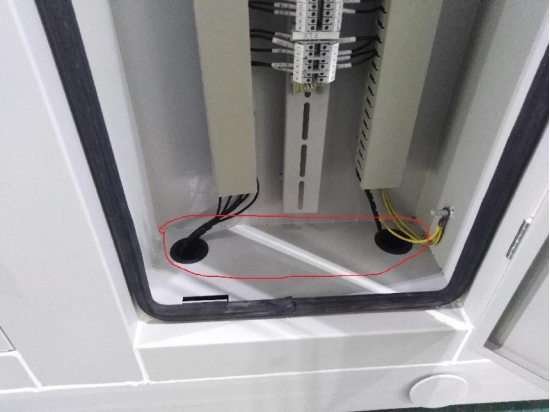

2.1      10KV接地電阻柜的二次電纜為電纜下進，進線孔位置位于柜前右側（圖六紅標識位置）；二次電纜穿過進線孔和密封橡膠圈后通過儀表室下部的進線孔連接至端子排（圖七紅標識位置）。

圖六

圖七

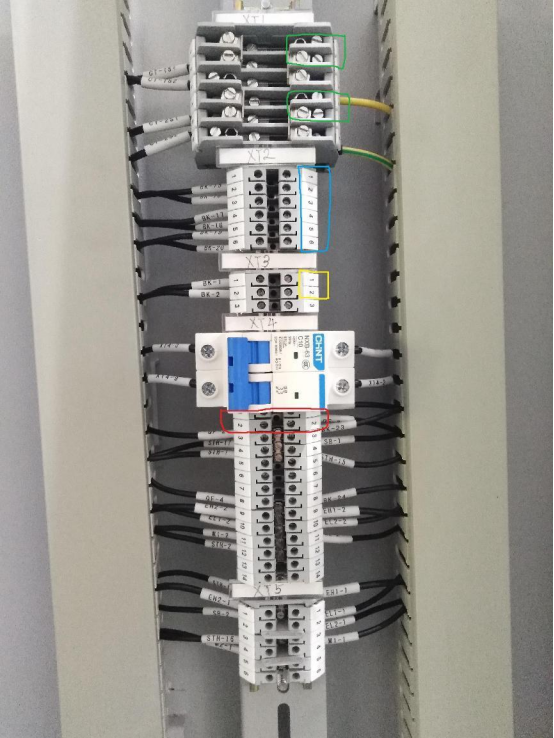

2.2、二次電纜分為二次電源引入、電流信號輸出、報警信號（根據現場需要選用）輸出及485通訊部分。其中二次電源（AC220V)引至端子排XT4的1、2位（圖八紅標識位置）；電流信號引至端子排XT1的1、2或4、5位（圖八綠標識位置），使用任意一組時應將其短接連片拆除；報警信號分別引至端子排XT2的1-6位（圖八藍標識位置）；485通訊引至端子排XT3的1、2位（圖八黃標識位置）。

圖八

三、電阻柜成套柜體的安裝

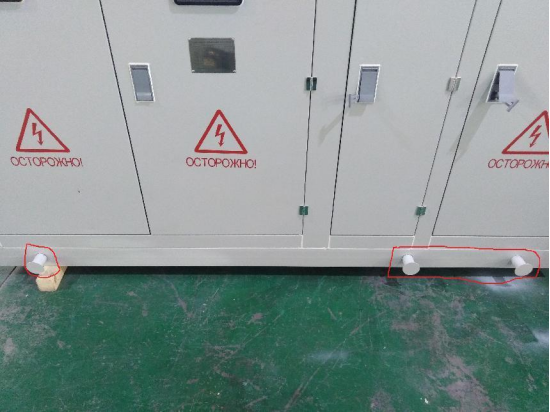

3.1、現場裝卸時宜采用吊車安裝，吊裝時根據實際情況選擇吊裝住的位置（圖九紅標識位置）。

圖九

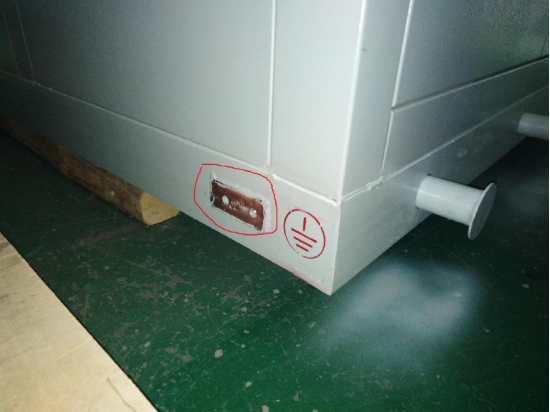

3.2、柜體應與基礎預埋的槽鋼進行焊接，且柜體兩側的接地銅排（圖十紅標識位置）應與地網可靠連接。

圖十

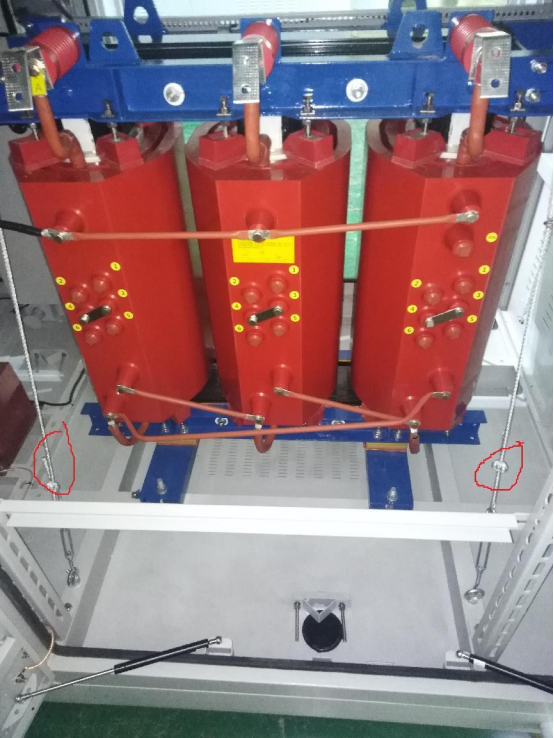

3.3、附件的拆除；柜體固定安裝完成后應拆除變壓器四角的固定鋼絲繩及電阻器上方的4根加強支撐梁（圖十一、十二紅標識位置）。

圖十一

圖十二

四、通電前的檢查

4.1、當設備可靠就位后，打開接地變小電阻成套裝置的柜門，檢查柜內設備和接線情況，并注意以下事項：帶電前所有包裝材料必須從箱內取出，以避免發生火災；仔細檢查絕緣子，套管等有否破損，若發現破損件，應立即與供貨商聯系；檢查所有電氣連接，確認連接牢固可靠；所有固定螺栓是否全部緊固；投運前試驗，測量電阻元件的阻值、測量絕緣電阻、按規定標準進行工頻耐壓試驗，試驗電壓不大于出廠試驗電壓值的80%.

4.2、注：電流互感器二次線圈不允許開路運行，出廠時已將二次線圈短路。如果需要使用，請將短路線取下，將二次線圈接入電路；如果不用，請保持其短路狀態。
