工程案例case
1、中性點接地電阻柜采用優質鎳鉻合金材料的電阻,要求導電率高、通流能力強、耐高溫、最高使用溫度可達1600℃;溫度系數≤ -0.045% /℃、阻值穩定、耐腐蝕、防燃防爆、可靠性高,抗拉強度高,韌性強,在高溫下,機械強度基本保持不變,并且在溫度急劇變化的條件下,仍保持良好的韌性,不斷裂。
2、電阻柜電阻單元采用模塊化,阻值滿足從50歐姆到2000歐姆可調,電流范圍適用于從0.5安培到8安培。

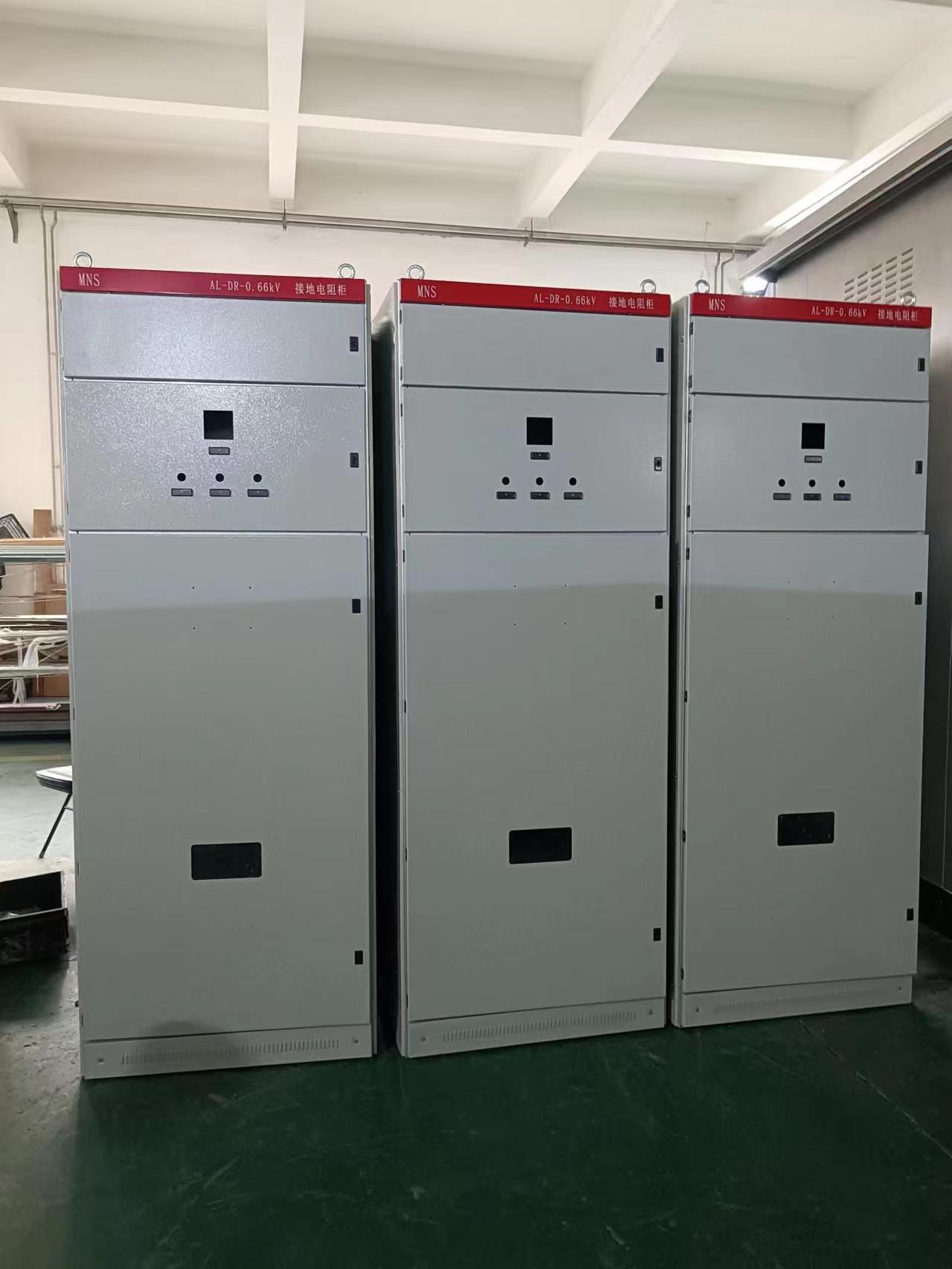

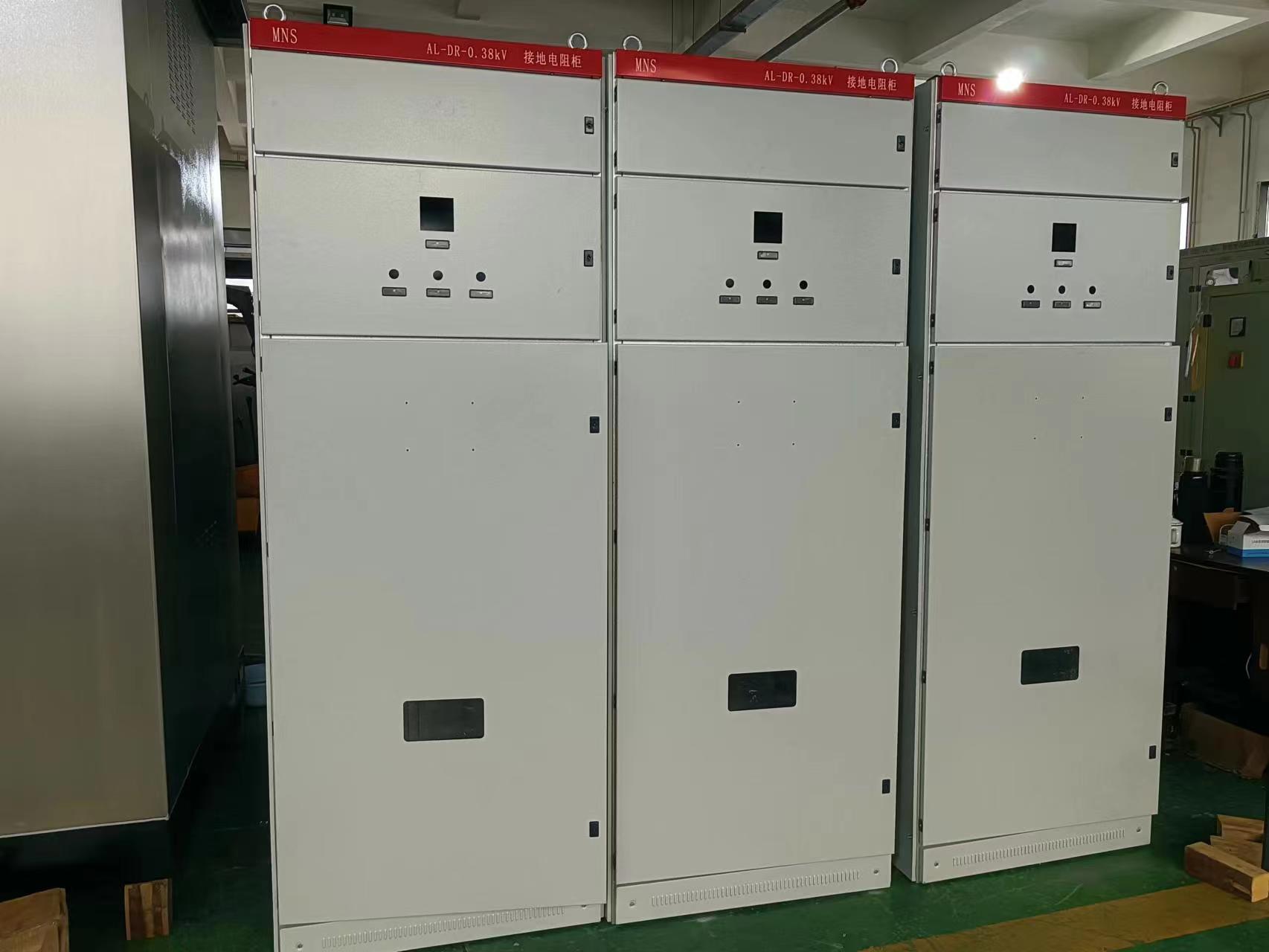

3、電阻柜采用戶內MNS柜型,柜體采用噴塑冷軋鋼板,耐腐蝕,防護等級不低于IP40;噴涂顏色與低壓配電柜一致RAL7035。
4、電阻柜應具有接地記錄功能,可記錄接地電阻接地的次數。
5、系統額定電壓690V,額定電流不大于200A。
6、柜體下部進出線。
7、盤面應設置電壓表、電流表,可顯示對地電壓和接地電流。儀表具有通訊功能,具備RS485接口(通訊協議Modbus)通過此項功能可以直接與后臺PC機通訊來實現遙測功能。
