電阻接地分高阻接地和低阻接地

一、高祖接地的計算方法

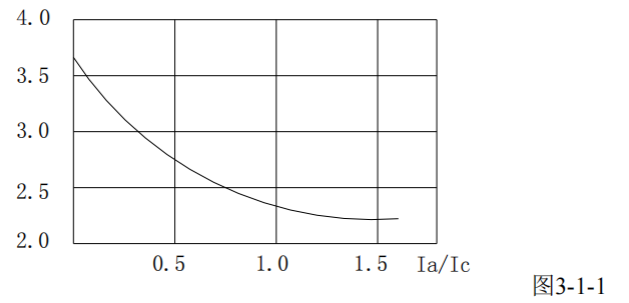

圖3-1-1給出了中性點電阻接地網絡中，過電壓的倍數（k）與有功電流Ia 和電容電流Ic的比值關系。由圖3-1-1可見，有功接地電流為（0.5～1.0Ic）的條件相當于中性點經消弧消弧接地變補償裝置接地且運行在諧振狀態下的過電壓水平。過電壓 較小的增長倍數，有助于減少由單相接地變?yōu)橄嚅g短路和多處接地的機率，這 必定會提高供電系統的可靠性。如圖所示，這時的過電壓倍數恰好在2.5倍以下，

這正是高電阻接地方式中的要求值。

綜上所述，中性點電阻器的阻值為

RN=Ux/(0.5～1.0) Ic

式中 RN———中性點電阻,Ω；

Ux———網絡相電壓,V；

Ic———電網單相接地時電容電流,A。

中性點電阻器的功率，可依據接地故障持續時間，按穩態單相接地條件確定。在故障持續時間較長時，其有效功率為

P=(U2 x/ RN) x 103

式中P———中性點電阻器功率，KW。

二、低壓電阻接地系統

中性點接地變電阻柜電阻器的阻值由下式計算

RN = Ux/(2～3) Ic

式中RN 、Ux、 Ic符號意義同前。
