AL-LJ(K)系列零序電流互感器添加時間：2017-07-18 15:53:10

聯系電話：03123235187/3235177

一、概述

在供用電的線路中，電流大小相差懸殊，從幾安培到幾萬安培不等。為便于儀器、儀表的測量，需要轉換為比較統一的電流，另外供用電線路上的電壓都比較高，如直接測量對儀器、儀表和人都一定的危險。為此電力系統中一般采用電流互感器來測量一次電流，可以起到變流和電氣隔離的雙重作用。

保定奧蘭電氣科技有限責任公司生產的AL-LJ(K)系列零序電流互感器，具有精度高，線性度好，運行可靠，安裝方便，外型美觀等特點。

零序電流互感器（電纜型）的孔徑范圍為Ф40～Ф360，有多種容量、變比、準確限值系數，可與小電流接地選線裝置、繼電器、儀表等配套使用，實現對系統的檢測和保護。裝置有靈敏度高，線性度好。產品分整體式和組合式兩類?；ジ衅鞑捎霉こ趟芰贤鈿?、樹脂澆注全密封；外型美觀、安裝方便、節省安裝空間、規格品種多，可適用多種保護裝置和電力系統各種運行方式（中性點接地，中性點不接地，大電阻接地，小電阻接地和消弧線圈接地）的需要。

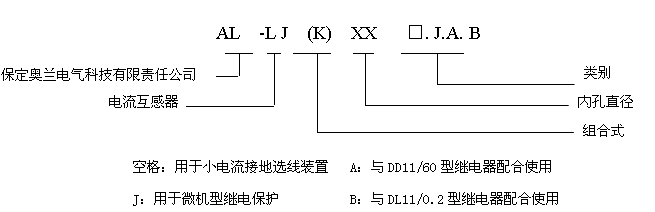

二、型號含義

三、一般使用條件1、環境溫度：最高溫度+60℃，日平均氣溫不超過+40℃，最低氣溫－5℃；

2、海撥：不超過1000m（高原使用時特殊定貨）；

3、相對濕度：＜85%；

4、室內，室外使用時請注明；

5、交流電壓0.4KV以上(電纜)；

6、電網頻率50Hz。

注：使用條件不同時，訂貨時請注明

四、工作原理

零序電流互感器的工作原理與電流互感器相同，由二次線圈、鐵心、絕緣支撐及出線端子等組成，是一種零序電流過濾器，它的二次側反應一次系統的零序電流。這種電流互感器將三相的導體（母線或電纜）用一個鐵芯包圍住，二次繞組繞在同一個封閉的鐵芯上。

正常情況下，由于一次側三相電流對稱，其向量和為零，鐵芯中不會產生磁通，二次繞組中沒有電流。當系統中發生單相接地問題時，三相電流之和不為零（等于3倍的零序電流），因此在鐵芯中出現零序磁通，該刺痛在二次繞組感應出電動勢，二次電流流過繼電器使之動作。

五、安裝

1、整體式互感器安裝要在鋪設電纜前進行，電纜敷設時先穿過互感器。

2、開口式互感器不受電纜鋪設與否的限制，具體方法如下：

拆下互感器“S^/1(K^/1)”、“S^/2(K^/2)”的聯接壓片；

將互感器頂部?jī)蓷l內六角螺栓松開拆下，互感器便分成兩部分；

將互感器套在電纜上，把兩個接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分

后擰上內六角螺栓，互感器兩部分要對齊以免影響性能；

將聯接片固定在“S^/1(K^/1)”、“S^/2(K^/2)”上；

3、開口式互感器上下兩部分不可與其它互感器互換。

4、同名端: 一次由互感器“P1（L1）”側穿入，二次同名端為“S1(K1)”。

5、型號及數據、外形尺寸見圖表。

六、訂貨須知

由于電力系統的快速發展，運行方式多種多樣，各類型的保護及裝置層出不窮，又有大批的保護裝置進口，所需要的零序電流互感器的種類也就很多，我公司可根據用戶需要，設計生產各種規格和多種孔徑的零序電流互感器以及與其配套的保護裝置內的變送傳感器。選型時可參照后附表一、表二。

訂貨時須告知一下參數：

1、產品型號、內孔直徑（㎜）；

2、一次零序電流、二次電流（或電流比）；

3、二次負荷容量或負載阻抗；

4、準確限值系數、準確級（如果有）；

5、開口形式：開口式或整體式；

6、安裝地點：戶內或戶外。

注：Φ8.5四孔為通孔，B，C為四孔間尺寸，可做水平安裝。

七、版本更改

公司將始終致力于完善產品性能，提高產品品質，如版本更改，恕不另行通知

產品說明書下載

1-AL-LJ(K)零序電流互感器.doc
