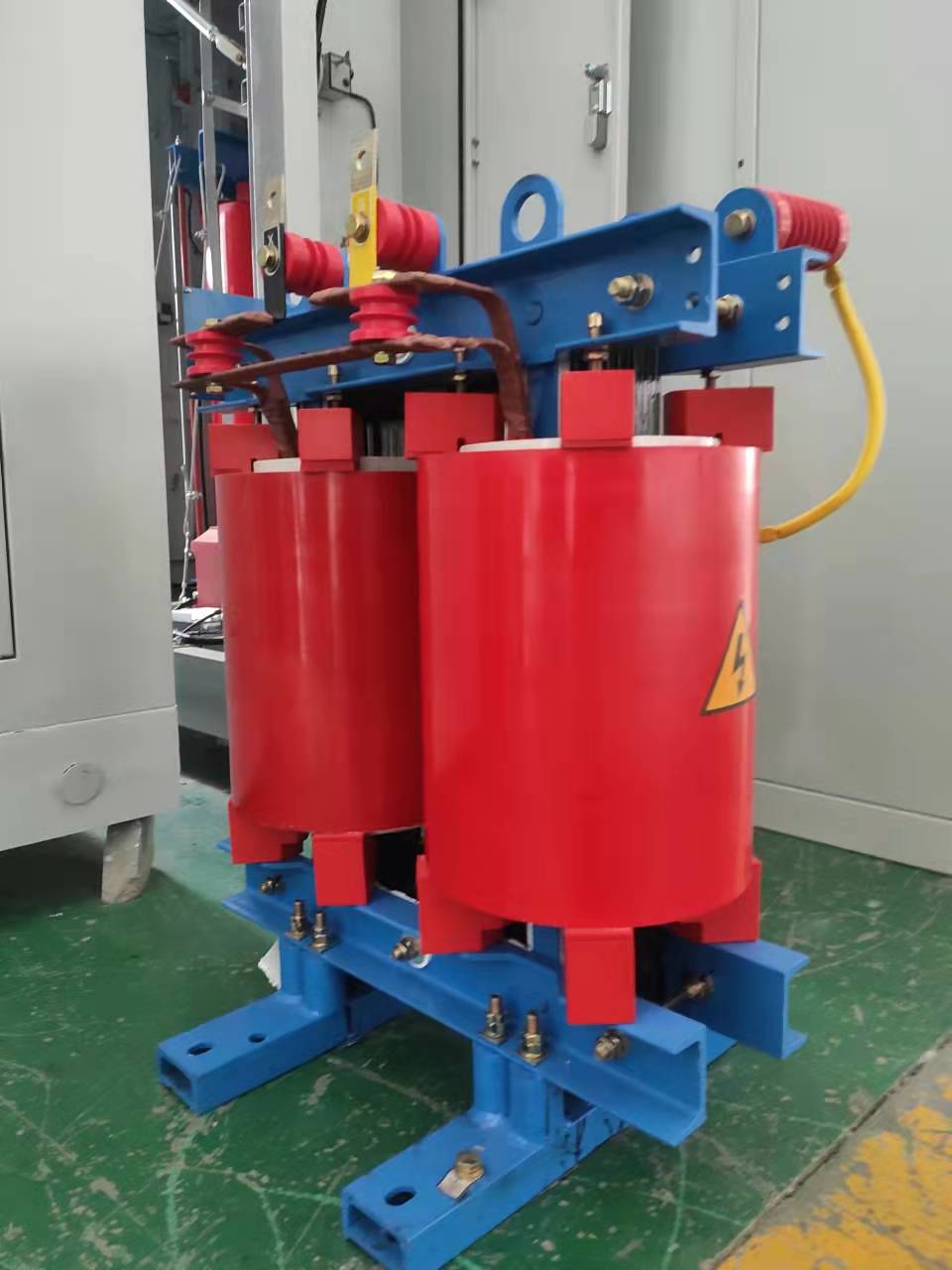

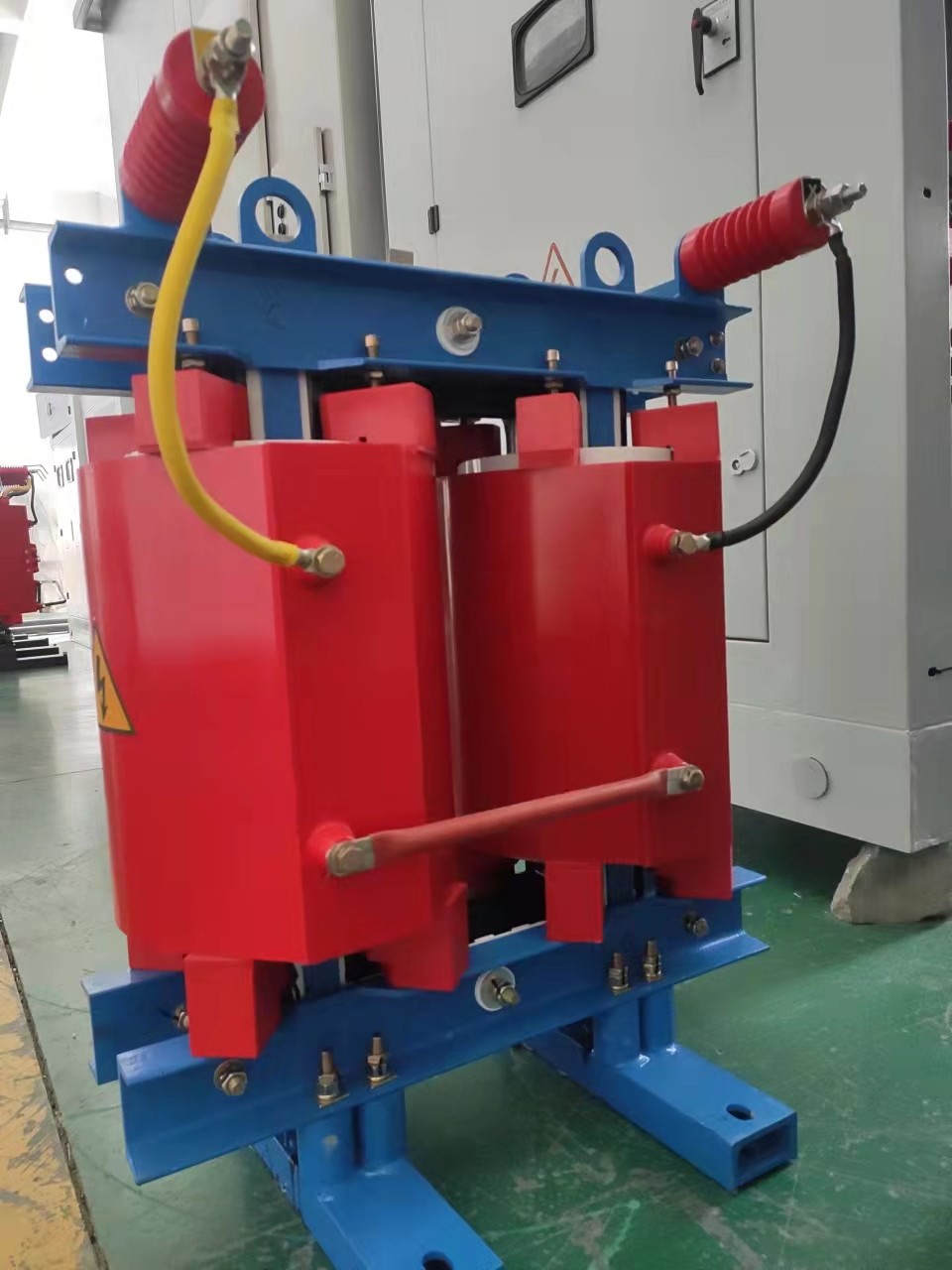

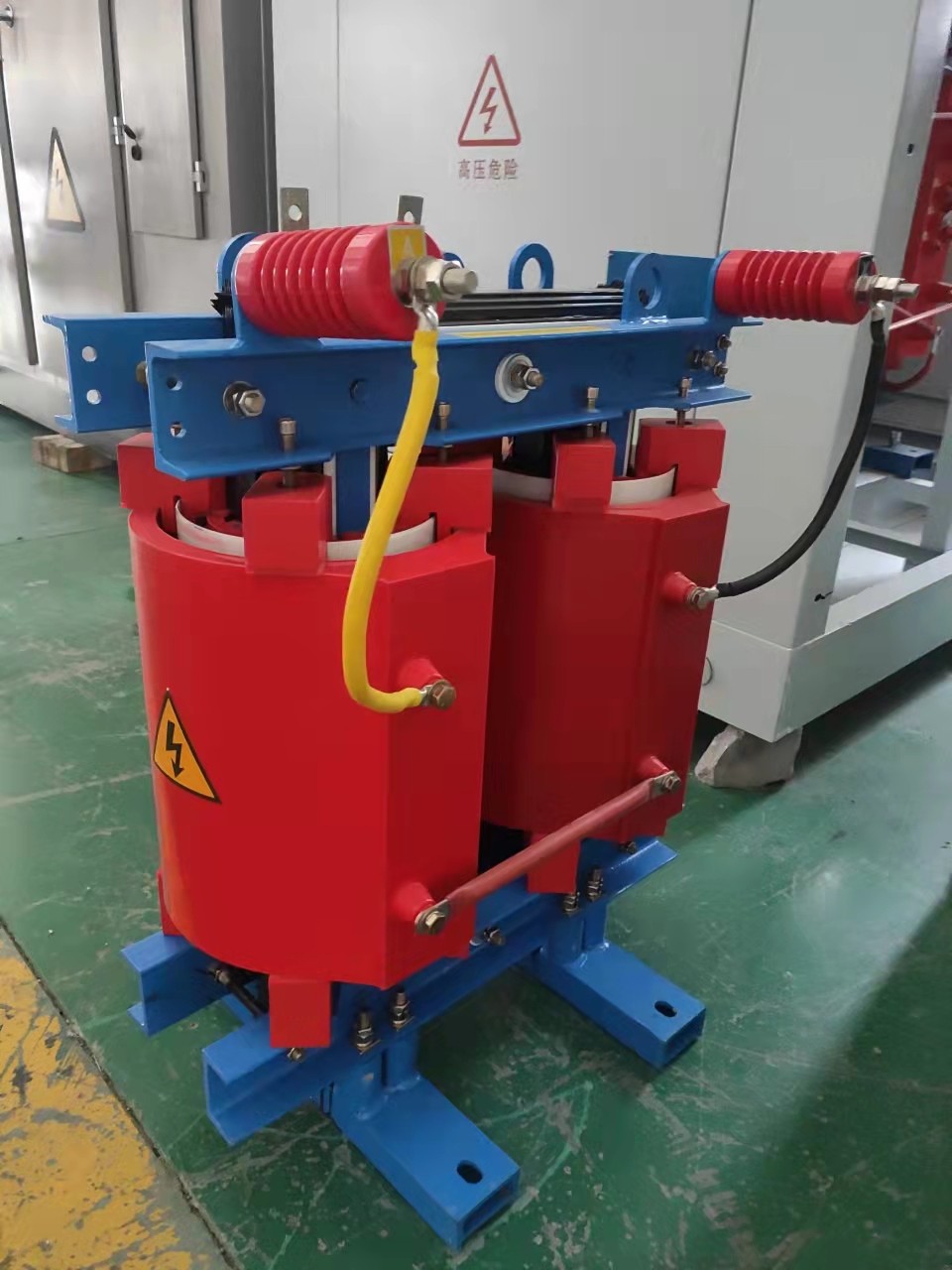

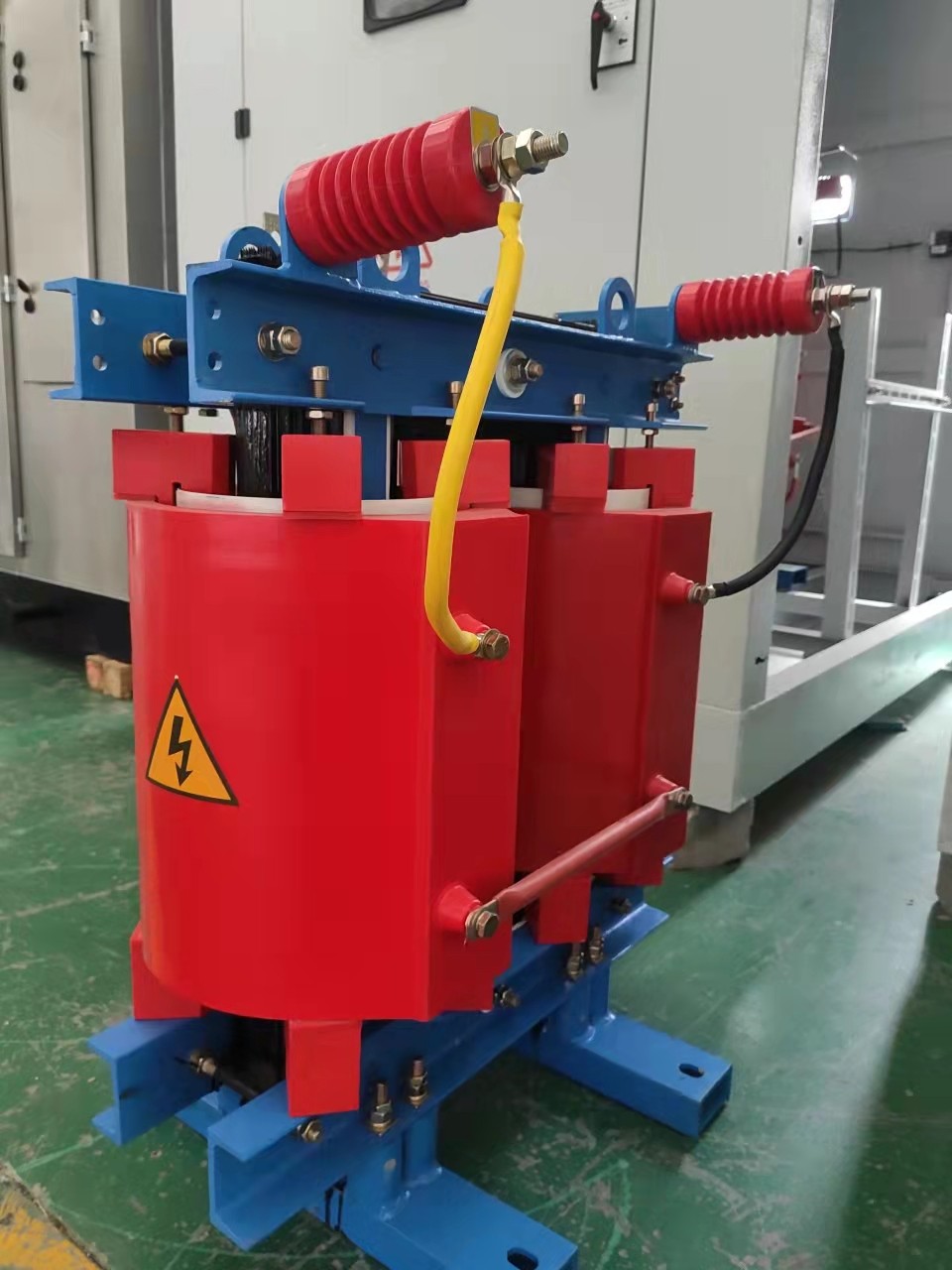

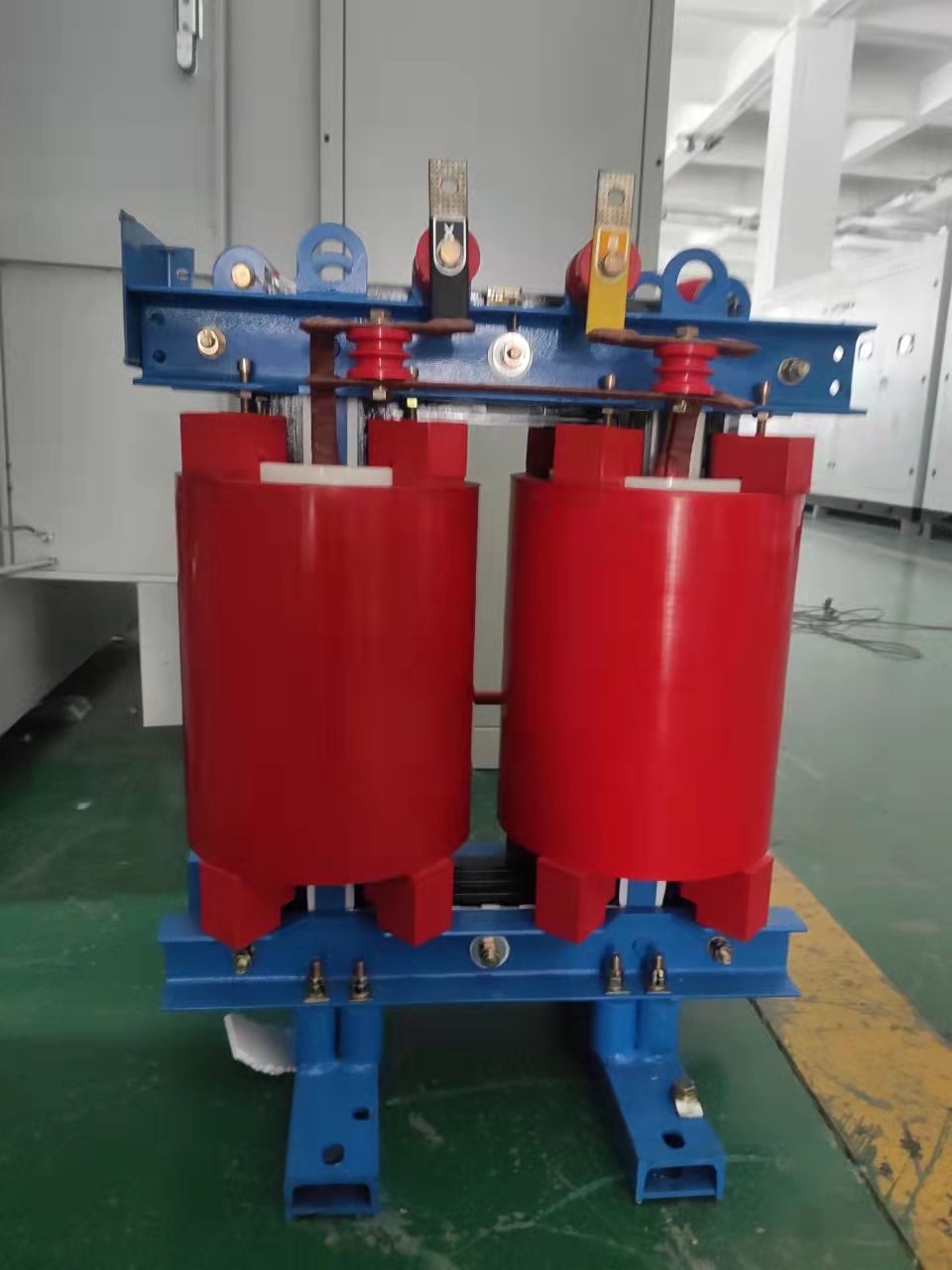

DC干式接地變壓器產品說明：
該產品為中性點絕緣電網引出一個人為的中性點，通過消弧線圈、電阻或直接接地。在電網出現單相接地問題時進行補償，防止電網事故擴大甚至消除事故，保證電網供電質量，可用于域網變電站或發電廠等場所。
該產品采用ZN接法，可以帶一個二次繞組作為變電站輔助電源用，高壓線圈用一氣道分為內外兩組，采用幅向同心分布結構，以滿足低零序阻抗的要求。
接地變壓器用在中性點絕緣的三相電力系統中，用來為這種系統提供一個人為的中性點。聯結組別有Ynd11和ZNyn11兩種, ZNyn11二次繞組可以帶負荷,也可以不設置二次繞組。
環氧樹脂澆注干式接地變壓器：
使用范圍
◎本產品是適用于三相、50Hz、6KV、10KV、35KV電網。
◎本產品主要用來為中性點不接地系統提供人工、可帶負載的中性點，以供系統接地。
◎本產品為F級絕緣，戶內使用，加裝外殼后也可用于戶外。
詳細信息：
接地變壓器用在中型點絕緣的三相電力系統中，用來為這種系統提供一個人為的中性點。該中性點可以直接接地，也可以經過
電抗器、電阻器或消弧線圈接地。
中型點絕緣系統引出人為中型點，其接地的目的如下：
1）架空線很容易受到附近帶電的云、灰塵、冰雹、霧和雨的作用而感應靜電電荷，從而改變線路對地電壓。隨著感應電荷的 逐漸集聚，線路及其與之相連的設備將產生很高的懸浮對地電位，危及線路及其設備的絕緣。如果將中性點人為接地，那么所感應 的靜電電荷將會傳導到地，這樣就避免了線路和設備可能遭受的損壞。
2）在中性點絕緣系統中，普遍存在著高壓震蕩。如果將其中性點接地，就會使這種高壓震蕩降低到小程度。
3）中性點絕緣系統中發生單相接地問題時，通常表現為弧光接地的形式，即產生間歇電弧。此時非問題相線路對地電壓將升至 線電壓，線路的對地電容電流也將增大到原來的1.732倍，而故障點的電容電流又是一個健全相對地電容電流的1.732倍，所以故 障點的電容電流將是正常情況下線路對地電容電流的3倍。如果在系統的中性點與地之間接入一個消弧線圈，利用流過消弧線圈的
電感電流來補償點的電容電流，就可以很快地將間歇電弧自動熄滅。
4）中性點絕緣系統引出人為中性點并將其接地（不經消弧線圈），與自動保護裝置相配合，可以在故障開始階段將故障部分
隔離開來。
對接地變壓器的要求如下：
1）具備一個可以接地的中性點，以便通過它將系統中性點接地。
2）當系統發生單相對地短路時，流過故障點的對地電流能夠順利通過接地變壓器線圈而返回到線路中去，以便給自動保護裝 置提供足夠大的問題電流信息。
